基于CANopen总线的电脑薄刀纵切机解决方案

解决方案特点:

1 全套CANopen总线控制,大幅提高定位精度、增强抗干扰能力、便于接线,同时性价比极高;

2 采用Kinco F1系列总线型PLC,使用德国3S公司Codesys软件,高速CPU,程序执行精度1ms,保证了排单效率;

3 两路隔离CAN总线接口,一路控制切刀和压线电机,一路控制切刀和压线变频器,变频器独立运行,减少干扰;

4 预留工业以太网接口,支持标准Modbus TCP/UDP等协议;

5 总线控制,软硬件均易维护,易扩展。例如:全电机控制系列纵切机5刀8线至7刀12线程序可整合成一个,硬件只需增减对应刀线电机系统即可。

主要工艺:

1 订单管理功能:订单的编辑保存、显示、自动更新待加工订单并对用户编辑的订单保存时判断是否为合法订单,不合法不予保存并给出错误提示;

2 自动换单/排单功能:根据订单规格,自动排列分切刀、压线轮并抬放相应分切刀、压线轮,自动切换压型。当上位机(触摸屏、生管微机)传来错误订单时,自动检测判断是否有碰刀/线,若有则不送给系统。

纵切机主要验收指标:

1 成品纸板的裁切尺寸的精确度要求裁减精度±0.5mm;

2 排单时间越快瓦楞纸板生产线产生的废料越少,生产效率越高;

3 纸板在切纸和压痕过程中不能发生移位;

4 系统稳定,安全可靠。系统稳定可靠主要减少废品的产生和生产效率的提高;

5 压线是否破裂以及切口外观是否光滑美观。

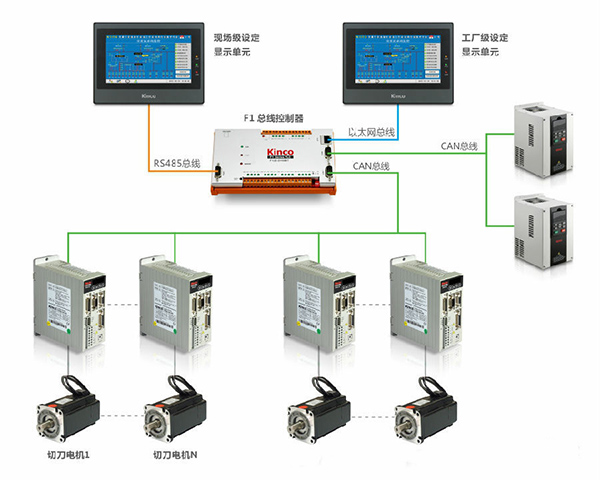

基于CANopen总线的电脑薄刀纵切机解决方案


Kinco 全套CANopen解决方案配置:

序号

名称

型号

数量

备注

1

现场设定显示部分

MT4512T

1

10寸高分辨率触摸屏

2

控制系统部分

F122-D1608T

1

带CANopen总线 运动控制器

3

I/O模块

RP2D系列

N

带CANopen总线 输入输出模块

4

伺服驱动器

FD422-CA

N

带CANopen总线 伺服驱动器

5

伺服电机

SMH805-0075-30AAK-3LKN

N

高磁密度电机 750W 3000RPM

6

电机电缆

MOT-005-XX-KC0

N

带航空插头

7

编码器电缆

ENCCA-XX-KC0

N

带航空插头

8

切刀变频器

FV100-4T-0037G

1

变频器3.7KW

9

压线变频器

FV100-4T-0022G

1

变频器2.2KW

10

变频器CAN卡

PG-LZA-12

2

变频器总线扩展卡

配置说明:

表中红色部分数量表示视客户需求不同,所用产品数量不同;

表中黄色部分线长表示视客户需求不同,所用产品线长不同;

本表配置仅适用于丝杠传动的机械结构,齿轮齿条等其它传动方式等另选。
