IDEABOXmini控制系统在硝酸生产监控中的应用

所属行业

化工业

实现的功能和效果

集成度高,CPU运算速度快,模拟信号采集速度快,通讯功能强大、高开放性、互操作性、高可靠性和可维护性。

核心工艺和产品技术要求

本监控系统主要是监视各硝酸罐容积、高度,防止液体溢出及见底,控制各硝罐加液泵的动作,最后将所有的信息显示到现场HMI及监控室的上位机上,并做每班每日每月每年的用量统计报表,要求控制系统能够确、高速采集数据,设备要求24小时不停机运行,所以良好的生产线设备是优良产品的基本保证。

系统框架

本系统由工控机、HMI、现场IDEABOXmini控制系统组成。

用户评价

采用了SOFTLINK公司的IDEABOXmini控制系统,包括58个数字量输入,36个数字量输出,28个模拟量输入,如此多的I/O点,采用西门子200系统需要两套CPU控制,而采用西门子300系统成本昂贵,编程繁琐;而IDEABOXmini新型控制器编程方式灵活简易,特别是针对这种大数据重复性的动作工艺,得到非常好的发挥余地。本地控制系统与上位机通过RJ45连接,Softpro软件本身自带OPC协议,与上位机的通讯变得简单可行。本项目实施半年来,运行稳定、可靠,得到了甲方较高的评价。

现场图片


IDEABOXmini控制系统在硝酸生产监控中的应用IDEABOXmini控制系统在硝酸生产监控中的应用

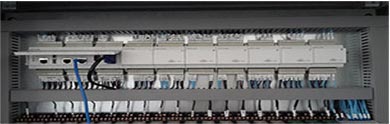

                                                       SOFTLINK 300模块

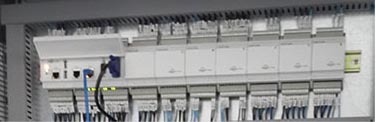

                                                                 运行中模块

IDEABOXmini控制系统在硝酸生产监控中的应用IDEABOXmini控制系统在硝酸生产监控中的应用

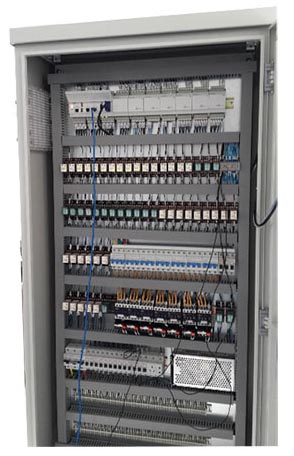

                                                             控制柜

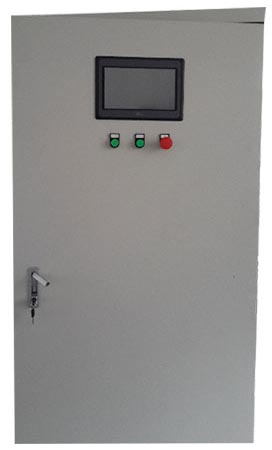

                                                               操作台
